MonitoringSolax G4 X3-Hybrid-15.0-D, CT, Wifi 3.0 nélkül
G-21c-42153-fázis, PVIN 18000Wp, Aku 180-650V
Ár:
- Raktáron
Solax G4 X3-Hybrid-15.0-D, CT, Wifi 3.0 nélkül
SZUPER TÚLFOLYÁSI ASZIMMETRIA
HÁLÓZATI VAGY NAPENERGIA NÉLKÜLI MŰKÖDÉS
SZINTE NULLA TÚLCSORDULÁS
TELJESÍTMÉNYTARTOMÁNY 15 kW-ig (AC)
BACKUP IDŐ < 10ms
A KÉSZÜLÉKEK RELÉ ÉRINTKEZŐ VEZÉRLÉSE
GBC TECH TIP
Leírás
X3 Hybrid G4 inverter D változatban, amely már beépített EPS Boxot tartalmaz.
X3 Hybrid G4 inverter D változatban
- A túlméretezett PV-teljesítmény legfeljebb 200 %-a
- Üzemi hőmérséklet: -35 °C - 60 °C
- Gyors töltés és nagy teljesítmény
- Párhuzamos hálózaton belüli, hálózaton kívüli funkció
- Gyors telepítés
- MPPT maximális teljesítményterhelés: A bemenet 11000W, B bemenet 7000W
Elektromos Mérők CHINT DTSU666-CT (3 fázisú)
- Mérőtálcák átmérője 25mm (200/5) és 36mm (600/5)
- közvetett mérésekhez
JELLEMZŐK ÉS ELŐNYÖK
Az új inverter képes a tartalék váltakozó áramú teljesítményt az egyik fázisból a nagyobb terhelésű második fázisba átvinni. A gyakorlatban ez azt jelenti, hogy az aszimmetria egy fázison elérheti a névleges teljesítmény 200%-át, azaz például 5 kW-ot egy fázisra, a szokásos 3,3 kW helyett. Ez jelentősen javítja a felhasználó önfogyasztását a tárolt vagy közvetlenül hasznosított napenergiából.
Gyakran előfordul, hogy a hibrid inverterek beállításai túlcsordulásos működésre, a nullázás problémájára vonatkoznak, különösen kis terhelések vagy fogyasztás esetén. Az új SOLAX G4 ezt kiválóan kezeli, és a terheletlen fázisokat 8-14W-ra feszíti.
Egy új generációs egyedi belső kontaktor, amely lehetővé teszi az AC OUT és EPS OUT közötti váltást külső EPS Box használata nélkül. Így az EPS kimenet mindig feszültség alatt marad, és az áramforrás átkapcsolása kevesebb mint 10 ms alatt történik, ami szinte minden alkalmazás folyamatos működéséhez elegendő.
A SOLAX G4 új funkciója különösen a technológiai telepítőknek fog tetszeni. A 30 perc alatt történő gyors telepítés mellett az inverter nem igényel hálózatot vagy napot az indításhoz és a kezdeti beállításhoz. Az akkumulátor belső feszültsége felhasználható a rendszer teljes újraélesztésére, és így rugalmasan ütemezhető a munka.
Az új generáció 5 és 15 kW (AC) közötti teljesítménytartományban kapható, és a PV-modulok oldalán akár 18 kWp-ig terhelhető. Kisebb ipari alkalmazásokhoz is alkalmas. Még nagyobb igények esetén megmaradt az akár 10 inverter párhuzamos üzemeltetésének funkciója (itt jelenleg is folynak a tesztek).
Teljesen újdonság az inverterben a túlterhelés jelzésére szolgáló potenciálmentes kimeneti relé. Ez segít az inverternek, hogy a maximálisan rendelkezésre álló energiát használja fel, és a házban lévő bármely készüléket kapcsolni tudja. Egyszerű kezdés a PV-szektor és a ház fűtésének vagy a vízmelegítésnek a kombinálásában, az elektromobilitás lehetővé teszi, hogy az inverterben időben vagy a SOC-akkumulátorokkal kapcsolatban állítható funkcióparamétereket állítson be.
Paraméterek
Technikai paraméterek
Teljesítmény [W]
15000
MPPT-k száma
2(2/1)
Fázisok száma
3
Általános paraméterek
WiFi
Nem
Tömeg [kg]
0
Šířka [cm]
56
Výška [cm]
63
Hloubka [cm]
33
Letöltés

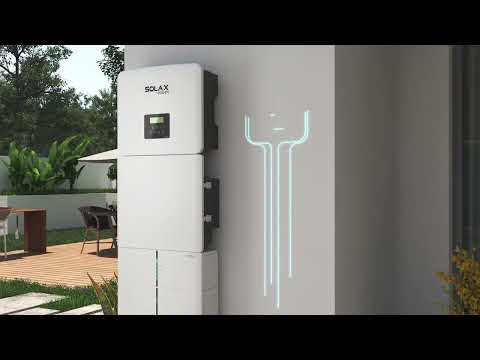

Videók
SOLAX G4 HIBRID INVERTEREK
FAQ
2x SolaX gen.2 töltőt szeretne csatlakoztatni a SolaX inverterhez?
Az új SolaX gen.2 töltők támogatják az egymás közötti adatkapcsolatot, hogy megosszák egymással az átadási pontra vonatkozó információkat.
Ennek a párhuzamos üzemmódnak előfeltétele az azonos teljesítményváltozatok, valamint az 1.12-es vagy annál magasabb FW verzió.
Kapcsolási rajz:
1. Közvetlenül az inverterhez csatlakoztatott csatlakozási változat
A töltők csatlakoztatása a töltő alján, a hálózati érintkezők közelében található zöld csatlakozóblokkon keresztül történik a következőképpen: az elsődleges töltő (amely az inverterhez csatlakozik) RS 485-2 A + RS485-2 B portjáról a másodlagos töltő RS 485-1 A + RS485-1 B portjára . Az elsődleges töltő vagy az RJ45 porton vagy az RS 485-1 A + RS 485-1 B porton keresztül csatlakozik az inverterhez. A kapcsolási rajz így néz ki:
2. Csatlakozási változat CT-vel
Az is lehetséges, hogy a töltő saját mérésre csatlakozik, és a szekunder töltőt az elsődleges töltőnek megfelelően vezérli. Az elsődleges töltő a saját mérésére vagy az RJ 45-re (CT vagy villamosenergia-mérő számára) vagy az RS485-1 villamosenergia-mérőre csatlakozik. A töltők a következőképpen csatlakoznak egymáshoz: az elsődleges töltőről RS 485-2 A + RS485-2 B a másodlagos töltőhöz az RS 485-1 A + RS485-1 B portra . A kapcsolási rajz ezután így néz ki:
Beállítás:
A beállítás csak az elsődleges töltőn történik a következőképpen:
Parallel function – ENABLE
Power ratio: 1:1 (Megjegyzés: Ez a teljesítmény megosztására szolgál, ha mindkét töltő egyidejűleg üzemel, és a hálózati kapacitás kimerül.)
„A két töltő működése párhuzamos üzemmódban a következő: A másodlagos töltő lemásolja az elsődleges töltő beállított üzemmódját.”
Berendezések:
- A berendezéssel azonos vagy nagyobb teljesítményű dízelgenerátor (KRAFTWELE KW9800 3F ATS).
- ATS vezérlés
- CT
- Intelligens fogyasztásmérő (Chint DTSU666/CT)
- FIGYELMEZTETÉS! Az ULTRA inverterek jobb oldali fázissorrendet követelnek meg, a Hybrid G4 nem követeli meg ezt
Vezérlési módszerek:
1. Csak ATS használatával - jelenleg csak a Hybrid G4 esetében!!
Ebben az esetben az inverter nem kommunikál közvetlenül a generátorral, hanem a generátor ATS-je figyeli a GRID oldalon a feszültséget. Abban a pillanatban, amikor a váltakozó áramú hálózat kiválasztott fázisán feszültségkiesés van, az ATS elindítja az aggregátort.
- A hálózati oldalon intelligens fogyasztásmérőre (közvetlen mérés/közvetlen mérés) van szükség E fogyasztásmérő kommunikációs címének „2”-nek kell lennie.
- CT-tekercsekre van szükség a generátor visszavezetés elleni védelméhez. (A CT tekercsek analóg jelet használnak, amely gyorsabb, mint az okos mérő által használt digitális jel.
Kizárólag ATS kábelezés:
A kézikönyvben szereplő bekötési eljárást kell követni. Itt egy példa a tesztelt KRAFTWELE KW9800 3F ATS-ünkre.
Az inverter a Hálózati csatlakozókról az ATS-hez a KIMENET csatlakozókhoz van csatlakoztatva. Az elosztóhálózat a házhálózati terminálokhoz van csatlakoztatva, a dízelgenerátor-készlet kimenete pedig a generátorkapcsokhoz van csatlakoztatva. A SMART METER az elosztóhálózat és az ATS közé van csatlakoztatva.
Az ATS és az inverter GRID kapcsai között a CT tekercsek a GENERÁTOR felé csatlakoznak! Ezeket a tekercseket jellemzően közvetlenül az ATS után helyezik el, hogy a tekercsek érzékeljék a fogyasztást az e tekercsek után csatlakozó szerelési ponton, nagyon fontos, hogy a tekercsek nyilai az elosztóhálózat felé mutassanak, ennek elmulasztása a dízel-generátor tönkremeneteléhez vezethet.
Az ATS dobozon található egy gomb az AUTO / MANUAL opcióval
- Az ATS funkció használatakor a gomb AUTO állásban van
- A DRY CONTACT funkció használatakor a gomb a MANUAL állásban van
Csak ATS-beállítás esetén:
- MaxChargePower - Maximális akkumulátortöltési teljesítmény (0~30000, alapértelmezett 5000W)
- Char&Disc Period - Ugyanaz a funkció, mint az inverter töltési idejének beállításánál
- Charge from Gen → Charge battery to - Mennyi SOC akkumulátort kell tölteni a generátorból (10~100, 10% alapértelmezett)
- Charge from Gen → Charge battery to
2. Szárazérintkezős hibrid G4/Ultra használata
Az inverter közvetlenül kapcsolódik a DO-kontaktuson keresztül (COM port pin: 7,8 a Hybrid G4 esetében vagy DIO port pin 1+2 az Ultra esetében) az ATS-hez, és jelzést ad, amikor az ATS-nek el kell indítania a generátort.
- A hálózati oldalon intelligens mérőre van szükség (közvetlen/közvetlen mérés), és a kommunikációs címnek „2”-nek kell lennie.
- CT-tekercsekre van szükség a generátor visszaáramlás elleni védelméhez. (A CT-k analóg jelet használnak, amely gyorsabb, mint az intelligens mérő által használt digitális jel.
- Az inverter COM portjáról (7., 8. pin) vagy az Ultra DIO portjáról (1+2. pin) irányítsa a jelet az ATS kapcsolóhoz (Auto/manuális gomb), ahol egy kapcsolatot kell létrehozni, hogy az ATS-t az inverter vezérelhesse.
Száraz érintkezők bekötése (Hybrid G4):
DRY CONTACT (Ultra) kábelezés:
A DIO csatlakozóblokk 1+2-es tűjét használja
DRY CONTACT csatlakoztatása egy dízelgenerátor logikájához, pl. KRAFTWELE KW9800 3F ATS ATS
DRY CONTACT beállítása (Hybrid G4/Ultra):
- MaxChargePower - Maximális akkumulátortöltési teljesítmény (0~30000, alapértelmezett 5000W)
- Char&Disc Period - Ugyanaz a funkció, mint az inverter töltési idejének beállításánál
- Charge from Gen → Charge battery to - Mennyi SOC akkumulátort kell tölteni a generátorból (10~100, 10% alapértelmezett)
- Charge from Gen → Charge battery to
- External Gen = Immediately - A generátor azonnali indítása a hálózati feszültség változásakor
- Charge from Gen→Charge battery to - Mennyi SOC akkumulátort kell tölteni a generátorról (10~100, 10% alapértelmezett)
- MinRestTime - Minimális idő a generátor indítása között
- HoldGenMinPower (pouze hybrid G4) - A generátor minimális teljesítménye
CT/Méter beállítás (hibrid G4/Ultra): (ATS-re és szárazon érintkezőre egyaránt vonatkozik)
A SolaX Hybrid G4 inverterben új funkció került hozzáadásra, amely lehetővé teszi a vészleállítási logika módosítását az inverter hálózattól való lekapcsolásához, más néven SHUT DOWN funkció vagy 0/100% szabályozás. Most három mód közül lehet választani:
1. Funkció a batteria és inverter áramellátásának lekapcsolásához
A potenciálmentes csatlakoztatásakor az 1+2-es pin a COM porton az inverter áramellátása lekapcsolódik, így a rendszer el van választva az invertertől, és az inverter le van választva a hálózatról.
Beállítások: advanced menu – shut down – function control – use COM
Bekötés:
2. Funkció az inverter hálózattól való lekapcsolására, miközben a akkumulátor töltése megmarad
Ez a funkció a SHUT porton található az inverterben és a 4+6-os pin csatlakoztatásakor, és a potenciálmentes csatlakoztatásával az inverter lekapcsolódik a hálózatról, de az akkumulátor töltési funkciója megmarad.
Beállítások: advanced menu – shut down – wait charge mode – Enable
Bekötés:
3. Funkció az inverter hálózattól való lekapcsolására, a akkumulátor használata nélkül
Ez a funkció nem igényel beállítást az inverterben, és alapértelmezetten aktív a SHUT porton és a 4+6-os pin csatlakoztatásakor egy potenciálmentes kapcsolat esetén. Ha ezt a funkciót aktiválják, az inverter lekapcsolódik a hálózatról, és nem tölti az akkumulátort.
Bekötés:
Ez a működési mód optimalizálja a PV-erőmű működését az Ön által előre meghatározott időszakokban előre meghatározott forgatókönyvek alapján.
A TOU lehetővé teszi a felhasználók számára, hogy a PV-erőmű viselkedését különböző forgatókönyvek szerint állítsák be meghatározott időszakokban, például hétvégén, hétköznapokon, ünnepnapokon, ezáltal hatékonyabbá téve az Ön inverterének működését.
Jelenleg a következő inverterek támogatják a TOU üzemmód beállítását:
A fenti invertereknek mind az inverter, mind a kommunikációs modul legújabb FW-jét kell tartalmazniuk.
Üzemmód-beállítások
SolaX cloud:
V6.3-ra állítsa át a SolaX cloudot.
A főoldalon az Áttekintés szakaszban válassza az Intelligence lehetőséget, majd a TOU beállítások megadásához válassza az ENTER gombot.
- Kattintson a CREATE TOU gombra
- Adjon nevet az új TOU módnak
- Válassza ki a ciklus típusát (hétköznap/hétvége)
- Állítsa be az időtartamot - ebben az esetben egy hónapra állítottuk be, hétvégén 02:00 - 04:00 között az akkumulátorok kisütését 5kW kisütési teljesítmény mellett
- A többi napra az Önhasználat üzemmódot állítottuk be
Miután meghatározta a TOU üzemmódot, válassza az Add device (Eszköz hozzáadása) lehetőséget, és adja hozzá az eszközt, amelyre a TOU üzemmódot használni kívánja.
Kattintson az indítás gombra a TOU üzemmód elindításához.
A TOU beállítások ellenőrzéséhez kattintson a Details
Itt ellenőrizheti a meghatározott értékeket.
Wir haben zwei Möglichkeiten, die aktuell installierte Version des Hybridwechselrichters der Marke SolaX der 4. Generation herauszufinden:
- Direkt vom Display im Menü des Wechselrichters und im Abschnitt About, dann wählen Sie Internal code:
Die ersten zwei Ziffern (27) zeigen die DSP-Version an, in unserem Fall 1.27, und die letzten zwei Ziffern (26) die ARM-Version, in diesem Fall 1.26.
- Lokale Verbindung über die SolaX Cloud-App auf dem mobilen Gerät:
Vorgehensweise:
1. Verbinden Sie sich mit dem Wi-Fi-Netzwerk des Wechselrichters auf Ihrem mobilen Gerät, das die Form „wifi_Sxxxxxxxxx“ hat.
2. Öffnen Sie die SolaX Cloud-App und stellen Sie eine lokale Verbindung her.
3. Scannen Sie den Registrierungs-Code Ihres Wi-Fi-Dongles oder füllen Sie ihn aus:
4. Wählen Sie unten rechts das Symbol „Data“ und dann „about“, danach wird Ihnen die DSP- und ARM-Version angezeigt:
Překlad textu do němčiny je proveden ve všech příslušných místech, přičemž HTML struktura je zachována beze změn. Řekl/a jsi: nyní maďarsky ChatGPT řekl: Zde je překlad textu do maďarštiny, přičemž HTML struktura zůstává beze změn: html Zkopírovat Upravit
Két lehetőségünk van annak ellenőrzésére, hogy mi a telepített verzió a SolaX 4. generációs hibrid inverterén:
- Közvetlenül az inverter kijelzőjén, a menüben, az About szekcióban, majd válassza az Internal code lehetőséget:
Az első két számjegy (27) a DSP verzióját mutatja, jelen esetben 1.27, az utolsó két számjegy (26) pedig az ARM verzióját, jelen esetben 1.26.
- Helyi kapcsolódás a SolaX Cloud alkalmazáson keresztül mobil eszközön:
Eljárás:
1. Csatlakozzon a mobil eszközén az inverter Wi-Fi hálózatához, amelynek neve „wifi_Sxxxxxxxxx”.
2. Nyissa meg a SolaX Cloud alkalmazást, és csatlakozzon helyben.
3. Szkennelje be / töltse ki a Wi-Fi dongle regisztrációs kódját:
4. A jobb alsó sarokban válassza a „Data” ikont, majd válassza az „about” lehetőséget, ezután megjelennek a DSP és ARM verziók:
Újdonság a Solax Hybrid G4 inverterben a Pgrid Bias funkció bevezetése, amelyet kifejezetten a cseh piacra fejlesztettek ki a PP szerződés típusától és a napelemes rendszer tulajdonosának preferenciáitól függően.
Pgrid Bias = DISABLE – az inverter pontosan a beállított értékre szabályoz.
- Példa: Export Control = 0 W és Pgrid Bias = DISABLE. Ebben a beállításban az inverter 0 W-ra szabályoz, de előfordulhat, hogy egy hirtelen nagy energiaigény – például fűtőszál bekapcsolása – esetén az inverter rövid ideig hálózatról vesz fel energiát, amíg teljesen nem fedezi a terhelést. Ugyanez fordítva is igaz: ha ez a nagy terhelés megszűnik, az inverter egy kis mennyiségű energiát továbbíthat a hálózatba, mielőtt ismét 0 W-ra szabályozna.
- Következtetés: Ez a beállítás azoknak az ügyfeleknek megfelelő, akik engedélyezik a visszatáplálást a hálózatba, és elfogadják az alkalmi hálózati energiafelhasználást nagy terhelések hirtelen bekapcsolása esetén, ha az Export Control = 0 W. Más esetekben, amikor az Export Control pozitív értékre van állítva, a Pgrid Bias is DISABLE értéken kell legyen.
Pgrid Bias = INV – az inverter folyamatosan kb. 40 W-ot vesz fel a hálózatból
- Példa: Export Control = 0 W és Pgrid Bias = INV. Ebben a beállításban az inverter folyamatosan kb. 40 W-ot fogyaszt a hálózatból, hogy egy nagy terhelés hirtelen megszűnésekor elkerülje az energia visszatáplálását a hálózatba, mivel ezzel a fogyasztással úgynevezett tartalékot képez az esetleges visszatáplálásra.
- Következtetés: Ez a beállítás azoknak az ügyfeleknek megfelelő, akik számára a hálózatba történő visszatáplálás nem engedélyezett. Hatékonyabban működik eredeti áramváltók használata esetén.
Pgrid Bias = GRID – az inverter folyamatosan kb. 40 W-ot táplál vissza a hálózatba
- Példa: Export Control = 0 W és Pgrid Bias = GRID. Ebben a beállításban az inverter folyamatosan kb. 40 W-ot táplál vissza a hálózatba, hogy elkerülje a rövid idejű hálózati fogyasztást például egy fűtőszál hirtelen bekapcsolása esetén, mielőtt teljesen fedezné a terhelést.
- Következtetés: Ez a beállítás azoknak az ügyfeleknek megfelelő, akik engedélyezik az energia visszatáplálást a hálózatba, de szeretnék az Export Control = 0 W értéket fenntartani, és nem akarják, hogy az inverter rövid ideig hálózatról fogyasszon nagy terhelés hirtelen bekapcsolása esetén.
Letöltés >> NAV_MODBUS_SOLAX_G4 (EN)
Letöltés >> NAV_CHINT_SOLAX_G4
A fekete 3.0 wifi dongle csatlakoztatása után megjelenik az “Aging mode” üzenet az inverteren, és az inverter nem működik? Tudjuk a megoldást!
Kérjük, indítsa újra az egész rendszert, hogy az inverter normál üzemmódba lépjen. (az inverter leválasztása az elosztó hálózatról, a DC kapcsoló OFF állásba kapcsolása, az akkumulátorokon a fő megszakító kikapcsolása)
A teljes rendszer újraindítása után töltse fel a legújabb FW-t a választott fekete 3.0 wifi modulra.
Postup naleznete níže:
1.Töltse le a legújabb firmware-t a fekete wifi-kulcshoz itt >>
2.Csomagolja ki a letöltött fájlt
3. Csatlakoztassa laptopját a sugárzott wifi-jelhez egy hardverkulccsal (“wifi_Sxxxxxxxxxx”)
4. Nyissa meg a böngészőt, és írja be az 5.8.8.8 IP-címet, ha a wifi dongle nem válaszol, akkor a 192.168.10.10
5. Adja meg a bejelentkezési adatokat: felhasználónév: admin, Jelszó: hardverkulcs regisztrációs száma (Sxxxxxxxxxx), régebbi modelleknél admin
6.A System lapon nyomja meg a “fájl kiválasztása” gombot, és válassza ki a letöltött és kicsomagolt fájlt a 2. lépéstől
7. Nyomja meg a start gombot
A legújabb wifi-kulcs firmware feltöltése után az inverter normál működési módba lép.
Külső ATS funkció
Ha azt szeretné, hogy az inverter EPS kimenete mindig feszültség alatt legyen, állítsa a Külső ATS funkciót Letiltásra a Speciális menüben.
Van egy SolaX márkájú invertere, és bizonytalan abban, melyik kommunikációs dongle kompatibilis vele? Van megoldásunk az Ön számára!
Távolítsa el a dongle csatlakozójának védőkupakját, és ellenőrizze az alakját.
1) Ha egy mélyedést USB-porttal talál, akkor az Ön számára megfelelő típus a FEHÉR dongle Pocket WiFi 2.0 – cikkszám (B-210-1000)
2) Ha egy fekete műanyag toldatot USB-porttal talál, akkor az Ön számára megfelelő típus a FEKETE dongle Pocket WiFi 3.0 – cikkszám (B-210-1014)
Meghatározás termékkód alapján az X3-Hybrid G4 esetében
